产品详情20世纪50年代以来，中压开关设备发展经历了敞开式、箱式、金属封闭式等阶段，在满足设备的功能性使用要求方面已经不存在任何问题，而且产品早已系列化和使用范围全覆盖。体积小、免维护、高模块化、安全可靠的环保气体绝缘环网柜快速发展，可实现对电力系统配电网络的远程监测、控制、管理，实现了电网优化、用电安全、电能管理、节能降耗的需求；系统同时可广泛应用于交通、工厂、医院、学校、建筑、住宅小区及商用写字楼等智能配电领域。
HBN-12节能环保型全绝缘环网柜全面引进领先的生产设备及制造技术，实现本地化生产，大大降低了制造成本，缩短了交货周期，推出后深受用户好评。
◇功能复合、一体化产品
开关设备的充气壳体采用高品质的厚2.5mm不锈钢板通过激光焊接而成，保证气箱密闭可靠性，机械强度高，耐腐蚀性好，充气壳体的防护等级达到IP67;气箱装有防爆膜片，能有效防止气压过高时对人和设备造成的损害；将全部导电部件封闭在气箱当中，既能避免外界环境因素的影响，又能提高运行可靠性，使其具备免维护(或少维护)的功能，同时还能符合体积小型化要求。
开关采用三工位(隔离+接地)+真空灭弧室，该结构是目前技术最成熟的配置方式，特别适合目前电网运行维护需求。
◇环保、无污染
HBN-12节能环保型全绝缘环网柜的绝缘介质是零级干燥空气(外购)或符合GB/T8979-2008的99.9%纯N2,气体的泄露对外界环境不会造成任何影响，无需进行任何回收处理。
◇完善的机械连锁
HBN-12节能环保型全绝缘环网柜的操作面板具有完善的五防机械连锁功能，所有的连锁功能都在内部已配置好，操作时请按操作说明顺序操作，使用非常方便。
◇灵活的拓展化设计
HBN-12节能环保型全绝缘环网柜为模块化设计，可以将各种模块通过专用的母线连接件，实现多样化的单元组合，最大限度的满足中国各个地方复杂多样的配电设计方案。

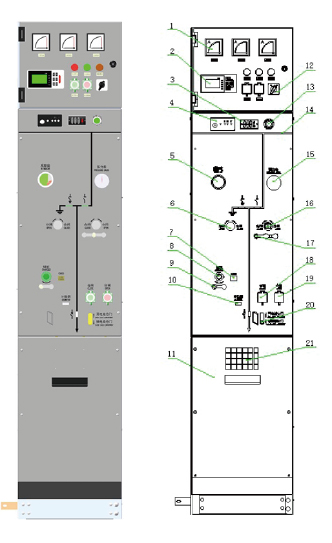

1.电流表
2.微机综合保护装置3.容性带电指示器
带电指示器显示套管是否带电，指示灯下方三个插口可用于二次核相。带电指示器设置开关按钮，有效延长了使用寿命。
4.故障指示器
检测供电线路中电流，当出现短路故障电流、接地故障电流时出现报警指示。5.隔离观察窗
通过此观察窗，可以看到接地开关的分合闸情况以及隔离开关是处于合闸还是分闸
6.接地开关操作孔
利用操作手柄转动接地开关操作轴，可对接地进行分、合闸操作7.主开关储能指示
观察主开关储能指示可以掌握主开关操作机构的储能情况8.储能操作孔
利用操作手柄转动储能机构轴，令主开关操作机构储能。9.储能操作孔挂锁装置
挂锁装置联动的挂锁板将储能操作孔遮挡，只有拨动挂锁装置才可以将操作手柄插入操作孔。不操作时可配置挂锁，防止非授权人员误操作。
10.计数器指示
指示主开关操作机构的累积合分闸次数。11.电缆室门
12.远方/就地转化开关
通过远方/就地转化开关实现设备所在地的控制和后台控制之间的控制方式的转换。13.隔离照明按钮
通过观察窗照明按钮控制照明灯的开关。14.模拟线路图
指示主开关及接地开关处于合闸还是分闸15.气压表
显示气箱内部相对外部的气压值。16.隔离开关操作孔
利用操作手柄转动隔离开关操作轴，可对隔离开关进行分、合闸操作17.隔离开关操作孔和接地开关操作孔挂锁装置
挂锁装置联动的挂锁板将接地开关操作孔或隔离操作孔遮挡，只有拨动挂锁装置才可以将操作手柄插入接地开关操作孔或隔离开关操作孔。不操作时可配置挂锁，防止非授权人员误操作。
18.主开关合闸按钮
可通过合闸按钮对主开关进行合闸操作19.主开关分闸按钮
可通过分闸按钮对主开关进行分闸操作20.柜门联锁装置
电缆室门与接地开关互锁。当装有互锁机构时，只有在接地开关处于接地合闸以及柜门联锁拉至解锁位置，电缆室门才可打开，柜门打开后，开关将无法操作。
21.电缆室观察窗

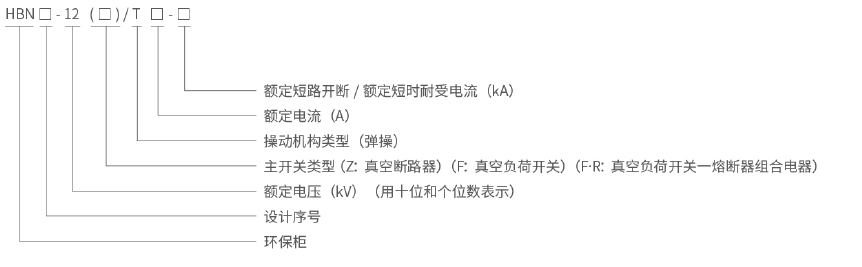

注：企业型号定义如下
HBN-E-V:可扩展断路器方案HBN-E-C:可扩展负荷开关方案
HBN-E-T:可扩展负荷开关一熔断器组合电器方案
HBN-V/C/C:不可扩展断路器+负荷开关+负荷开关三单元共箱方案
◇海拔高度：≤2000m(安装海拔高度超过2000m);
◇环境温度：最高温度：40℃;最低温度：-40℃;24h内平均气温不超过35℃;
◇环境湿度：24h相对湿度平均不超过95%;月相对湿度平均值不超过90%;
◇安装环境：周围空气没有爆炸性和腐蚀性气体，安装场所无剧烈振动冲击；
◇抗震裂度：8度。
GB/T11022-2011高压开关设备和控制设备标准的公用技术要求GB3906-20063.6kV～40.5kV交流金属封闭开关设备和控制设备GB1984-2014高压交流断路器
GB3804-20043.6kV～40.5kV高压交流负荷开关
GB16926-2009高压交流负荷开关一熔断器组合电器GB1985-2014高压交流隔离开关和接地开关
GB3309-1989高压开关设备常温下的机械试验
DL/T404-20073.6kV~40.5kV交流金属封闭开关设备和控制设备
JB/T3855-20083.6kV～40.5kV户内交流高压真空断路器GB4208-2008外壳防护等级(IP代码)
GB/T4205-2010人机界面(MMI)-操作规则GB/T6388-1986运输包装收发货标志
GB9969-2008工业产品使用说明总则
GB/T13384-2008机电产品包装通用技术条件GB/T14436-1993工业产品保证文件总则
GB/T191-2008包装储运图示标志
HBN-12节能环保型全绝缘环网柜主要技术参数表
|
项 目 |
单位 |
断路器 |
负荷开关 |
|
|
额定电压 |
kv |
12 |
12 |
|
|
额定电流 |
A |
630 |
630 |
|
|
额定频率 |
Hz |
50 |
50 |
|
|
额定 绝缘 水平 |
1min工频耐压(相间及相对地) |
kv |
42 |
42 |
|
|
1min工频耐压(隔离断口) |
|
48 |
48 |
|
|
工频耐压(控制和辅助回路) |
|
2 |
2 |
|
|
雷电冲击耐压(相间及相对地) |
|
75 |
75 |
|
|
雷电冲击耐压(隔离断口) |
|
85 |
85 |
|
额定短路开断电流 |
kA |
20 |
|
|
|
额定短路关合电流 |
kA |
50 |
50 |
|
|
额定短时耐受电流 |
kA |
20 |
20 |
|
|
额定短路持续时间 |
S |
4 |
4 |
|
|
额定峰值耐受电流 |
kA |
50 |
50 |
|
|
交接电流/转移电流 |
A |
|
|
|
|
额定操作顺序 |
|
0—0.3s—CO—180s—CO |
||
|
额定充气压力(20℃时表压) |
MPa |
0.02 |
||
|
最小功能压力(20℃时表压) |
MPa |
0 |
||
|
压力释放装置释放压力(20℃时表压) |
MPa |
0.16 |
||
|
年漏气率 |
|
≤0.01% |
||
|
机械寿命 |
次 |
10000 |
10000 |
|
|
主回路电阻 |
μ2 |
≤150 |
≤150 |
|
以上参数满足国家电网公司、南方电网公司及江苏省电力公司12kV环网开关设备Ⅱ类接地系统技术规范，全面兼容不同的中性点接地方式。配合HBN-12序列12kV电缆附件可实现三路电缆连接组合或两路电缆加一路避雷器连接组合。
备注：I类：中性点经低电阻接地系统；Ⅱ类：中性点经消弧线圈接地或不接地系统。
