产品详情

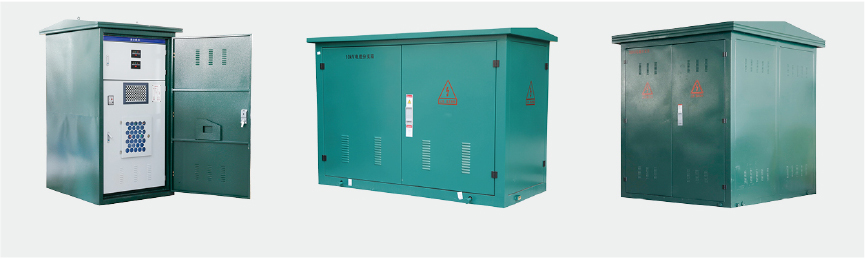

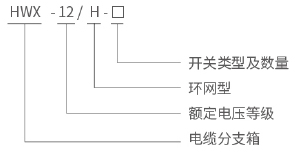

HWX-12电缆分支箱(户外开闭所)是公司采用国外专业技术，根据我国各区域配电网络特点和城市配网电缆化改造的实际情况，开发生产的具有国际专业水准的充气式户外环网柜。
HWX-12电缆分支箱(户外开闭所)采用SRM-12/24系列SF6全密封全绝缘环网开关设备，该开关设备具有模块化、可扩展、全绝缘全密封、安全可靠、免维护等优点，适用于任何恶劣环境，被广泛应用于工业园区、居民区、街道、机场、各种建筑物、繁华商业中心等场所。
HWX-12电缆分支箱(户外开闭所)标准电压等级12kV、24kV,可扩展配网自动化功能，实现环网柜的智能化，让电网更坚强更智慧。
◇环境温度：最高温度+50℃,最低温度-40℃,最高日平均温度不超过35℃;
◇相对湿度：日平均值不超过95%,月平均值不超过90%;
◇风速：不超过35m/s;
◇污秽等级：ⅢI级；
◇地震烈度：8度；
◇地面倾斜度：不大于3度；
◇安装地点：安装在没有火灾，爆炸或剧烈震动、通风良好、无腐蚀性气体的场所。特殊条件
◇当设备安装在海拔高度为1000米以上时，需特别注明，以便公司在制造时对SF6压力进行调整。
◇如果涉及特殊恶劣条件，请务必向公司咨询。
◇高安全性
所有的带电部分封闭在SF6气箱中，实现全密封全绝缘；具备满足五防要求的机械连锁，杜绝误操作的出现；
进出线电缆采用全绝缘全密封可触摸连接方式，最大程度保证人身安全；箱体装设气压监测装置，实现运行期内气压的实时监测；
气箱后下方设有防爆泄压装置，通过权威机构的内燃弧试验。
◇方案灵活
进出线方式灵活，可实现左、右及下进(出)线；
组合方式灵活，所有单元之间可实现任意组合，无限制扩展；
采用内置式母线扩展方式，全面满足使用性、经济性及美观要求；设计方案灵活，可满足用户现场的要求。
◇结构紧凑合理
所有单元模块尺寸一致(计量模块除外),紧凑的尺寸同时又不影响施工的方便性。◇经济性
免维护；占地小，性价比高；使用寿命超过30年。
◇应用广泛
气箱部分不锈钢板经机器人全自动TIG密封焊接，防护等级达到IP67,可安装在潮湿、多沙尘、盐污、矿山及任何空气污秽的场所而不必采取特别的预防措施。
◇智能化
可配套提供电动操作装置、配电自动化终端设备，实现具备"四遥"功能的智能开关设备，满足智能电网对该类设备的所有要求。
GB1984-2003高压交流断路器
GB1985-2005高压交流隔离开关和接地开关
GB3804-20043.6kV~40.5kV高压交流负荷开关(IEC60265)
GB16926-2009交流高压负荷开关熔断器组合电器(IEC60420)
GB3906-2006306kV~40.5kV交流金属封闭开关设备和控制设备(IEC62271)
GB/T11022-2011高压开关设备和控制设备标准的共用技术要求(IEC60694)
GB/T11023高压开关设备六氟化硫气体密封试验方法
GB4208-2008外壳防护等级(IEC60529)
DL/T4043.6kV~40.5kV交流金属封闭开关设备和控制设备
DL/T728-2000气体绝缘金属封闭开关设备订货技术导则
Q/CSG10012中国南方电网城市配电网技术导则
国家电网公司物资采购标准-12kV、24kV环网柜通用技术规范产品引用标准
|
项目名称 |
单位 |
C.负荷开关单元 |
||||
|
|
|
C-负荷开关单元 |
F-组合电器单元 |
V-断路器单元 |
||
|
额定电压 |
kV |
12/24 |
12/24 |
12/24 |
||
|
额定频率 |
Hz |
50 |
50 |
50 |
||
|
额定电流 |
A |
630 |
125 |
630 |
||
|
额定转移电流 |
A |
|
1750 |
|
||
|
额定绝缘水平 |
1min工频耐压 |
相间、相对地 |
kV |
|
42/65 |
|
|
|
|
断口间 |
kV |
|
48/79 |
|
|
|
雷电冲击电压 |
相间、相对地 |
kV |
|
75/125 |
|
|
|
|
|
kV |
|
85/145 |
|
|
额定短路开断电流 |
kV |
20 |
315 |
20 |
||
|
额定短路关合电流 |
kA |
50 |
80 |
50 |
||
|
额定短路关合电流(接地开关) |
kA |
50 |
|
50 |
||
|
额定短时耐受电流 |
主电路 |
kA |
20 |
20 |
20 |
|
|
|
接地开关 |
kA |
20 |
20 |
20 |
|
|
额定短时持续时间 |
主电路 |
S |
4 |
|
4 |
|
|
|
接地开关 |
s |
4 |
4 |
4 |
|
|
额定峰值耐受电流 |
主电路 |
kA |
50 |
|
50 |
|
|
|
接地开关 |
kA |
50 |
50 |
50 |
|
|
内部电弧试验(内燃弧试验) |
A |
630 |
20kA/0.5s |
630 |
||
|
额定闭环开断电流 |
A |
630 |
受限于熔断器 |
630 |
||
|
额定有功负载开断电流 |
A |
10 |
受限于熔断器 |
25 |
||
|
额定电缆充电开断电流 |
次 |
5000 |
17.4 |
3000 |
||
|
机械寿命 |
负荷/隔离开关 |
次 |
3000 |
5000 |
3000 |
|
|
|
接地开关 |
次 |
|
3000 |
10000 |
|
|
|
真空断路器 |
Mpa |
|
|
|
|
|
SF6气体压力(20℃时绝对压力) |
|
|
0.035 |
|
||
|
年泄露率 |
|
|
≤0.025%年 |
|
||
|
气箱及熔断器筒防护等级 |
|
|
IP67 |
|
||
|
柜体及外壳防护等级 |
|
|
IP4X |
|
||
◇箱体
电缆分支箱(户外开闭所)外壳体按照户外型结构设计，箱体材料可根据客户需求选用不锈钢板、SMC或GRC,表面喷塑处理，具有足够的机械强度；
箱体表面无紧固件可供拆卸，防盗性好，顶盖为带空气夹层式双层结构，并带有通风口，自然对流通风，隔热、散热良好；防雨式门锁，箱门开启时有限位拉钩使门便于固定，箱体设有电缆进出线口的密封式底板，防止小动物和潮气进入箱体；箱体外观及颜色可根据用户需要定制，外形美观，与周围环境相协调。
◇开关单元
HWX-12电缆分支箱(户外开闭所)所采用的开关单元为我公司生产的SRM-12系列全密封、全绝缘环网开关设备，该开关具有模块化无限制自由扩展、结构紧凑、体积小、免维护等优点。各功能单元及功能说明
C单元：负荷开关单元，主要应用于12kV、24kV配电网电缆进出线连接、分支、分断和控制等；
F单元：负荷开关+熔断器组合电器单元，应用于12kV、24kV配电网容量在1250kVA及以下的终端配电变压器的控制和保护。
V单元：真空断路器单元，不仅可用于12kV、24kV配电网电缆线路的进出线连接、分支、分段、控制和保护等，也可应用于较大容量配电变压器的控制和保护。
该单元配置微机型继电保护装置，可实现过流保护等功能。
D单元：不带开关的电缆进线柜，用于进出线电缆的连接，进出线电缆与母线直接连接。SV单元：母联柜，用于分段母线之间的联络。
M单元：计量柜，用于电能计量用，可与其他任何一种柜体方便的结合在一起。PT单元：电压互感器柜，用于安装PT、自动化终端装置及后备电源等。
