>>产品简介

GGJ低压无功智能补偿装置采用计算机辅助设计(CAD),引入微电脑控制，对无功量实行智能化跟踪补偿，其结构合理，技术完善，广泛应用于低压电网，提高功率因数，减少无功损耗，改善供电质量，是新型的节电产品。专用于130-600kVA三相变压器的无功功率补偿。

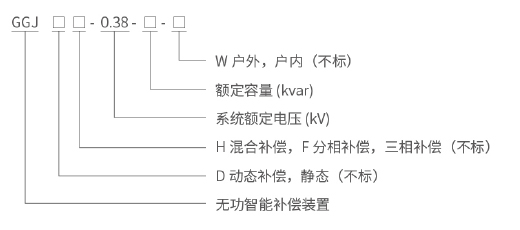

>>型号含义

>>工作条件

◇海拔高度：≤2000m;
◇环境温度：-20℃~+45℃;
◇相对湿度：20℃时≤90%;
◇安装环境：无有害气体和蒸汽，无导电性或爆炸性尘粒及严重霉菌。

>>结构特点

◇采用智能控制器控制，功能齐全，性能可靠，补偿方式自动：可将功率因数提高至0.9以上；
◇实时显示电网功率因数，显示范围：滞后(0.00-0.99),超前(0.00-0.99);
◇具有过电压、过谐波、过补偿、系统故障、缺相、过载等多种综合保护功能；
◇记忆已设定的参数，系统停电后不会丢失参数，电网恢复正常后，自动进入运行状态，无须人员值守；
◇可根据电网负荷平衡状况，采取分相补偿或混合补偿；
◇抗干扰能力强，能抵御从电网直接输入的幅值2000V干扰脉冲，高于国家专业标准。

>>主要技术参数

◇额定电压：0.38-0.66kV;
◇额定频率：50Hz;
◇额定容量：1-600kvar;
◇适用电压范围：(0.85-1.1)倍额定电压；
◇最大允许电流：1.3倍额定电流；
◇控制回路：1-16回路；
◇投切时间：1-150S/次，可调；
◇工作方式：自动，连续运行。

>>可配电网检测功能

◇实时测量和整点纪录变压器低压侧的三相电压、电流、频率、有功功率、无功功率、功率因数、有功电度、无功电度：电压电流总畸变
率和2-25次谐波含量；
◇具有RS-232和RS-485接口，可进行掌上电脑数据抄录，也可通过远程通讯功能实现无线抄表，装置测试，参数设置和时实测量数据及纪录数据的读取；
◇数据分析功能：可对运行负荷数据进行分析处理、统计查询；综合分析供电质量，计算电压合格率，供电负荷率，可靠率及最大负荷率；分时段查询功率因数、有功功率和无功功率；绘制各相电压、电流、功率因数等曲线图：打印综合分析及统计报表。

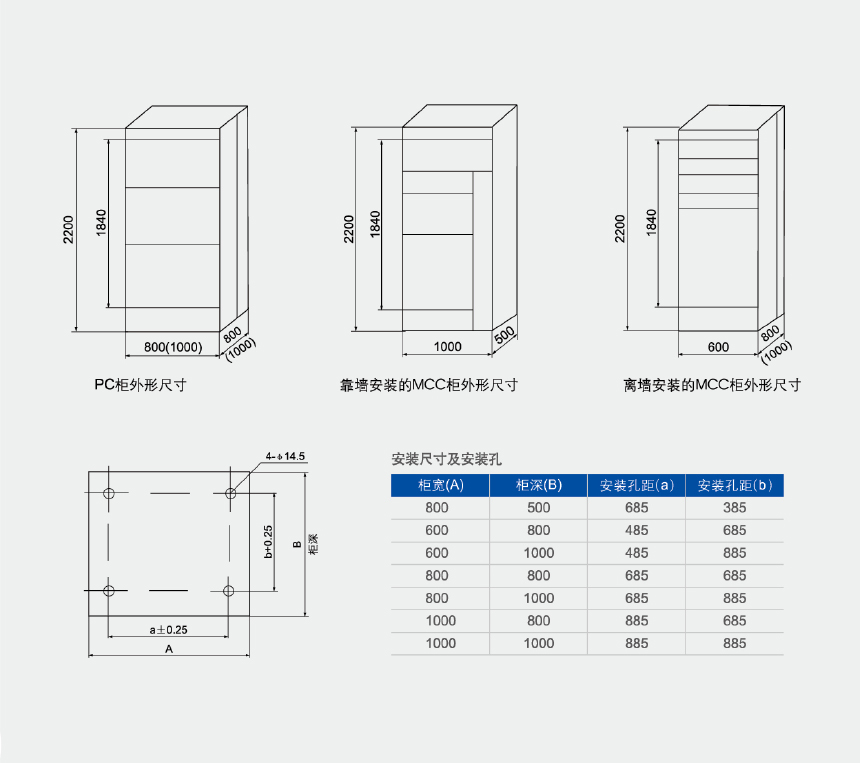

>>外形及安装尺寸

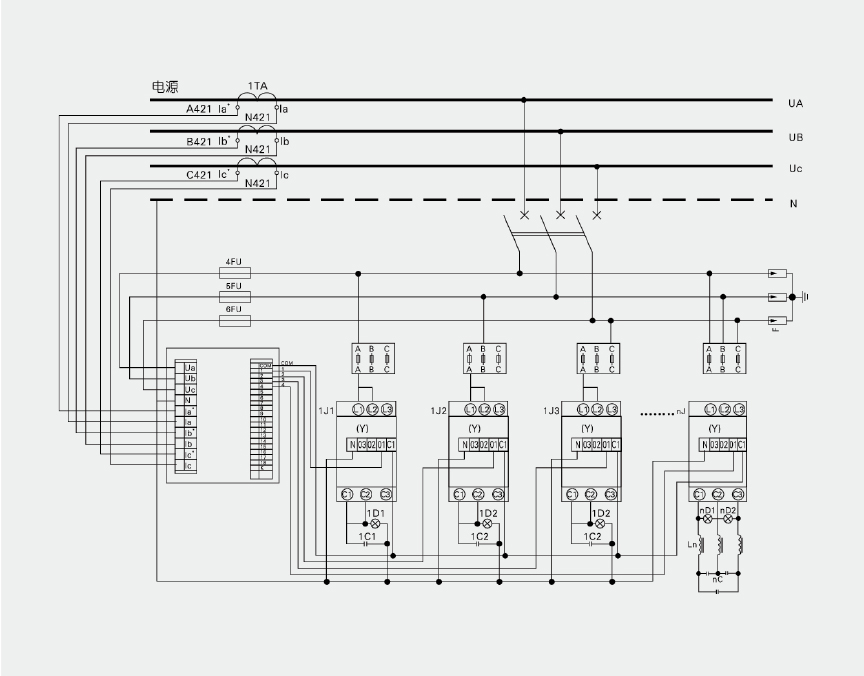

>>装置系统原理举例

>>订货须知

◇主电路方案图；
◇补偿容量及补偿方式；
◇与产品正常使用条件不相符的须提前说明。
