产品详情JP系列户外综合配电箱，是集计量、出线、无功补偿等多功能于一体达到户外综合配电装置，具有短路、过载、过电压、漏电保护等功能， 体积小、外型美观、经济实用，安装于户外柱上变压器的电杆上，是城乡电网改造的新型理想配电产品。
◇环境温度：-25℃+40℃;
◇空气相对湿度：日平均值不大于90%,月平均值不大于90%;
◇海拔高度：不大于2000m;
◇安装在无剧烈震动和冲击、无腐蚀性气体的场所。
箱体结构分立式和卧式，外壳采用2mm 不锈钢板经多重折边工艺弯制(或采用蜂窝结构的不锈钢双夹层复合板，具有阻燃、环保、隔热、 防凝露等性能),采用特殊不锈钢焊接工艺，箱体成型后整体强度高，表面光洁如镜，不留焊缝痕迹；内部安装梁(板)为热镀锌工艺处理， 确保二十年内不锈蚀；箱体前后开门，便于用户操作和检修，门四周镶有高弹力耐老化密封胶条，每扇门均装有明暗两种门锁，明锁配有 防堵防锈的遮雨罩；计量室全封闭带铅封装置；箱体侧面装有防雨防异物的进线电缆穿管，底部冲有通风孔和电缆出线孔，顶部设有通风 道和丝网，具有防水、防锈、防尘、防异物的功能，防护等级：IP54。
|
序号 |
名称 |
单位 |
参数 |
|
1 |
变压器容量 |
kVA |
30-400 |
|
2 |
额定工作电压 |
V |
AC400 |
|
3 |
辅助回路工作电压 |
V |
AC220、AC380 |
|
4 |
额定频率 |
Hz |
50 |
|
5 |
额定电流 |
A |
≤630 |
|
6 |
额定漏电动作电流 |
mA |
30~300可调 |
|
7 |
防护等级 |
|
IP54 |

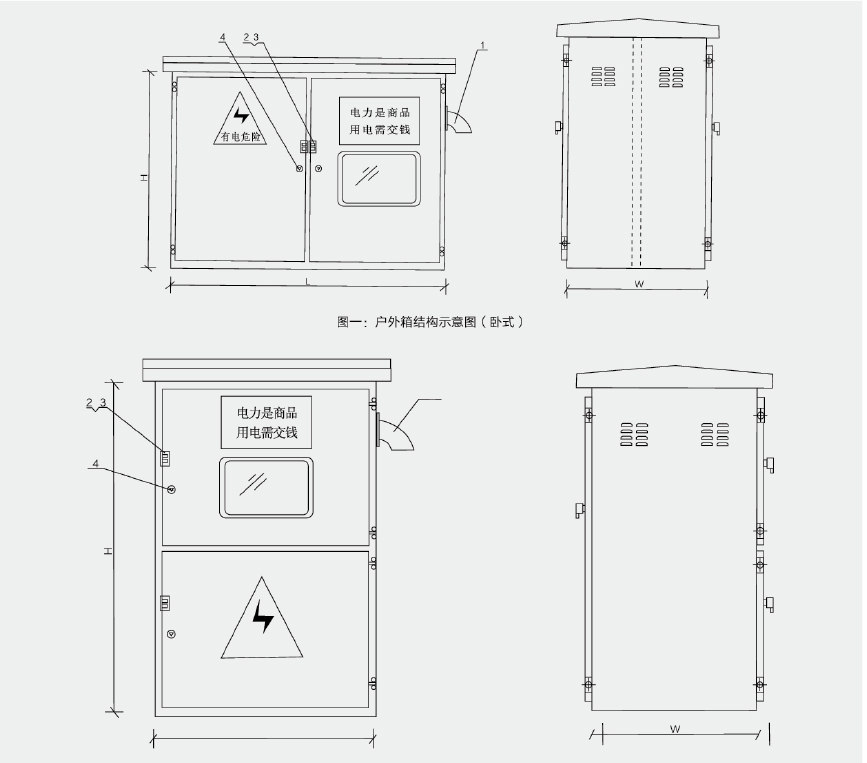

卧式箱体外形尺寸
|
变压器容量 |
方案号 |
L |
W |
H |
|
30~100kVA |
01、06 |
800 |
450 |
700 |
|
30~250kVA |
02、04、07、09 |
900 |
500 |
700 |
|
100~400kVA |
03、05、08、10 |
1100 |
600 |
800 |
立式箱体外形尺寸
|
变压器容量 |
方案号 |
L |
W |
H |
|
30~100kVA |
01、06 |
600 |
450 |
1000 |
|
30~250kVA |
02、04、07、09 |
700 |
500 |
1000 |
|
100~400kVA |
03、05、08、10 |
800 |
600 |
1100 |
