产品简介

本产品是吸收国外专业技术，结合国内实际情况研制开发的，整台产品具有体积小、安装维护简便、低噪音、低损耗、防盗、过负荷 能力强、全保护等特点。适用于新建小区、绿化带、公园、车站宾馆、工地、机场等场所。

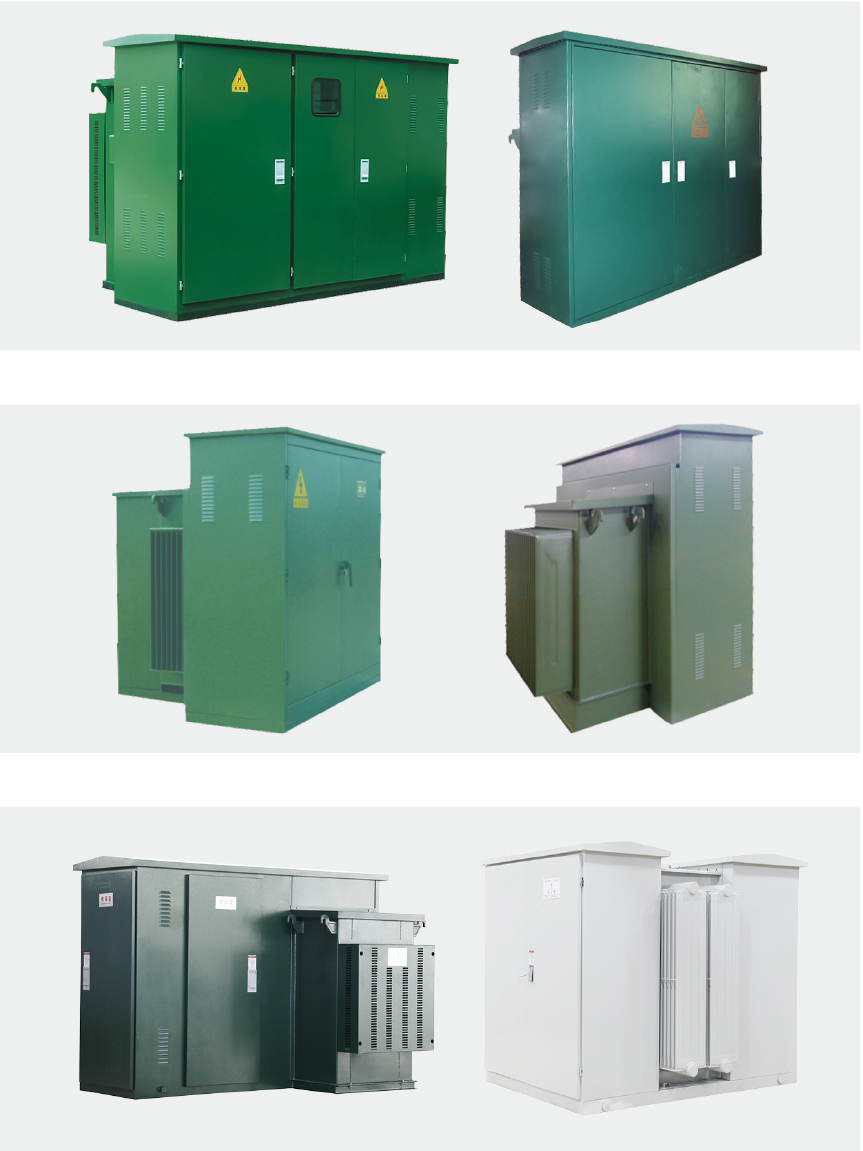

ZGS-12系列美式预装式箱式变电站，适用于10kV环网供电，双电源供电或终端供电系统中，作为变电、计量、补偿控制和保护装置。 本产品符合下列标准：GB/T17467-1998《高压低压预装式变电站》、DL/T537-93《6-35kV箱式变电站订货技术条件》

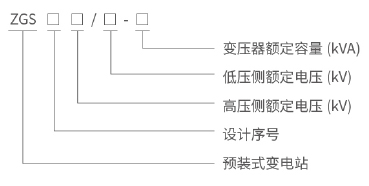

型号含义

产品特点

◇全绝缘、全密封、免少维护、可靠保证人身安全；
◇结构紧凑、体积仅为同容量欧变的1/3-1/5,高度低；
◇可采用分箱式结构，避免变压器油箱内油的污染；
◇高压侧采用双熔丝全范围保护，大大降低成本：
◇既可用环网，也可用于终端，电缆头可在200A 负荷电流时紧急插拔；
◇箱体采用蜂窝式双夹层复合板，隔温又散热的功能；
◇低压侧加装电子缺相保护器，当系统内出现不正常电压时，可快速分断主进开关；
◇高压侧油浸式负荷开关或 SF6 负荷开关，可电动升级，为实现配网自动化打下基础。
◇采用油浸式S9 或性能更优的S11 系列变压器。

工作条件

◇海拔高度不超过1000m;
◇环境温度：-35℃~+40℃;
◇相对湿度：日平均值不大于95%,月平均值不大于90%;
◇安装场所：无火灾、爆炸危险、化学腐蚀性气体及通风良好的场所，地面倾角不大于3%

负荷开关技术参数

预装式变电站技术参数表

熔断器技术参数(本公司油浸式熔断器选用配置推荐表)
美式箱变高压侧由后备保护熔断器和插入式熔断器串联提供全范围保护，原理简单，经济可靠；后备保护熔断器为油浸式高压限流熔 断器，开断容量大，仅在变压器内部故障时动作，插入式熔断器内装双敏熔丝，可提供电流与温度双重保护，双敏熔丝熔断后，可在现场 方便地更换熔芯。
