产品详情KYN28A-12型铠装移开式封闭开关设备。它适用于三相交流额定电压12kV,额定频率50Hz电力系统，用于接受和分配电能并对电路实行控制、保护及监测。
符合标准：
GB3906-2006《3.6~40.5kV交流金属封闭开关设备和控制设备》GB11022-89《高压开关设备通用技术条件》
IEC298(1990)《额定电压1kV以上50kV及以下交流金属封闭开关设备和控制设备》DL404-97《户内交流高压开关柜订货技术条件》
|
项目 |
单位 |
数值 |
|
|
额定电压 |
kV |
3.6、7.2、12 |
|
|
额定频率 |
Hz |
50 |
|
|
断路器额定电流 |
A |
630、1250、1600、2000、2500、3150 |
|
|
开关设备额定电流 |
A kA |
630、1250、1600、2000、2500、3150 |
|
|
额定峰值耐受电流(峰值) 额定短路开断电流 |
kA kA |
40、50、63、80、100、125 |
|
|
额定短路关合电流(峰值) |
kA |
40、50、63、80、100、125 |
|
|
额定绝缘水平 |
1min工频耐受电压 雷电冲击耐受电压 |
kV kV |
24、32、42 |
|
防护等级 |
|
外壳为IP4X,隔室间、断路器室门打开时为IP2X。 |
|
◇周围空气温度：最高温度+40℃。最低温度-15℃;
◇相对湿度：日平均相对湿度：≤95%;日平均水蒸气压力不超过2.2kPa;月平均相对湿度：≤90%;月平均水蒸气力不超过1.8kPa;
◇海拔高度：1000m以下；
◇地震烈度：不超过8度；
◇周围空气应不受腐蚀性或可燃气体、水蒸气等明显污染；
◇无剧烈振动场所；
◇超出GB3906规定的正常条件下使用时，由用户和本公司协商。
|

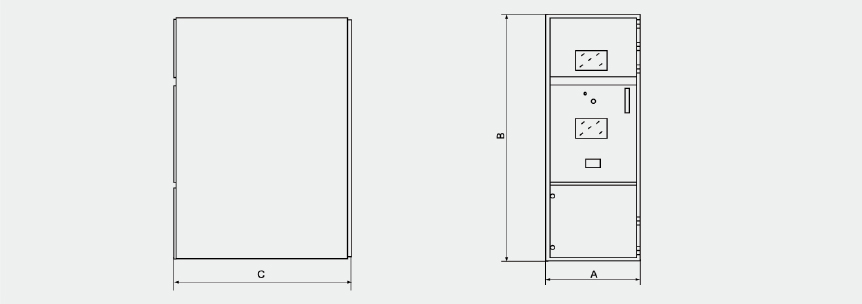

柜宽A |
柜深B |
L1 |
|
3 |
4 |
|
800 |
1500电缆 |
530 |
630 |
150 |
490 |
|
800 |
1660架空 |
530 |
630 |
310 |
650 |
|
800 |
1500电缆 |
730 |
830 |
150 |
490 |
|
1000 |
1660架空 |
730 |
830 |
310 |
650 |
